Εκτίμηση κατανάλωσης χάλυβα για περουβιανή αποθήκη τραπεζοειδών κατασκευών χάλυβα

Εκτίμηση κατανάλωσης χάλυβα για περουβιανή αποθήκη τραπεζοειδών κατασκευών χάλυβα



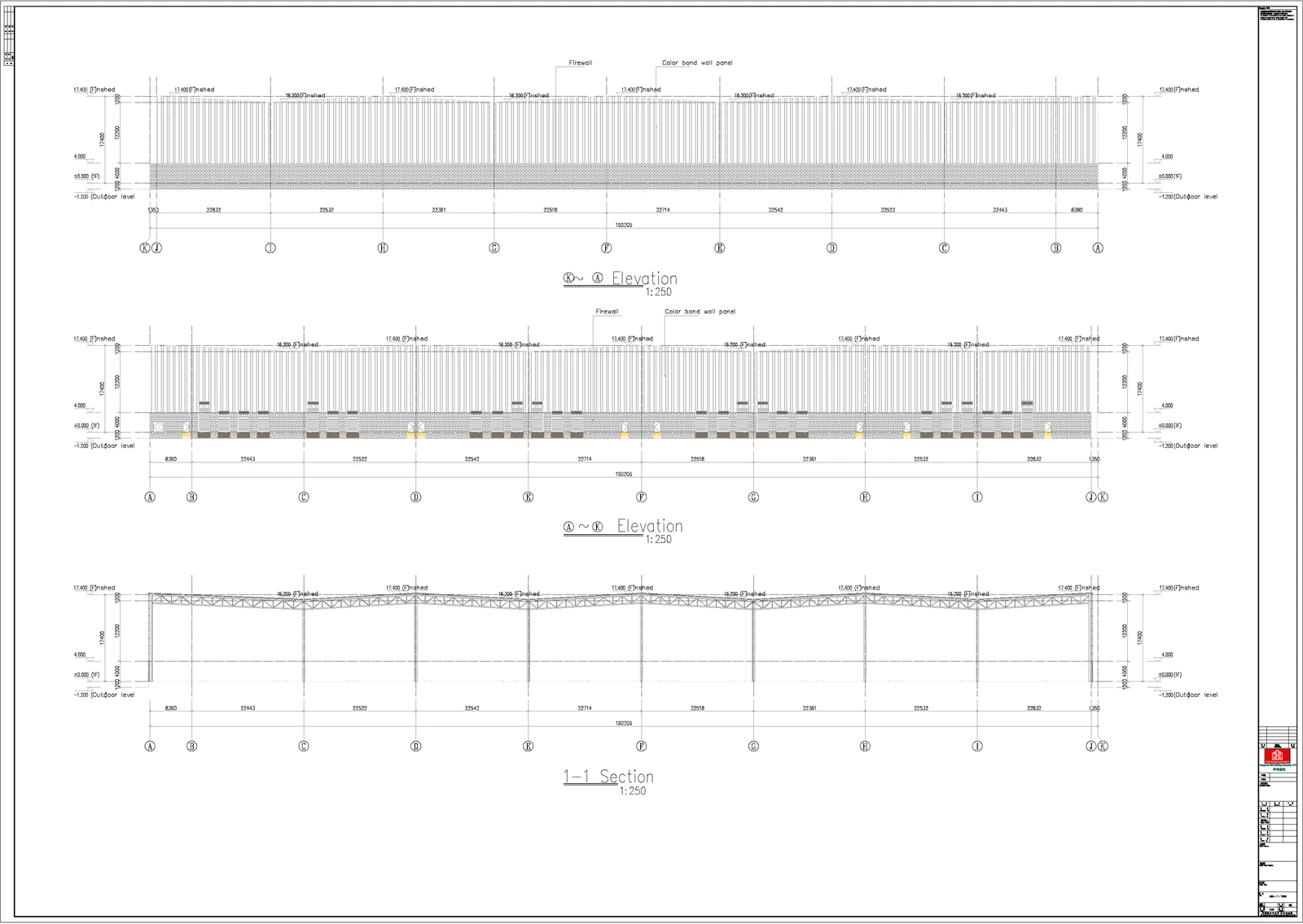

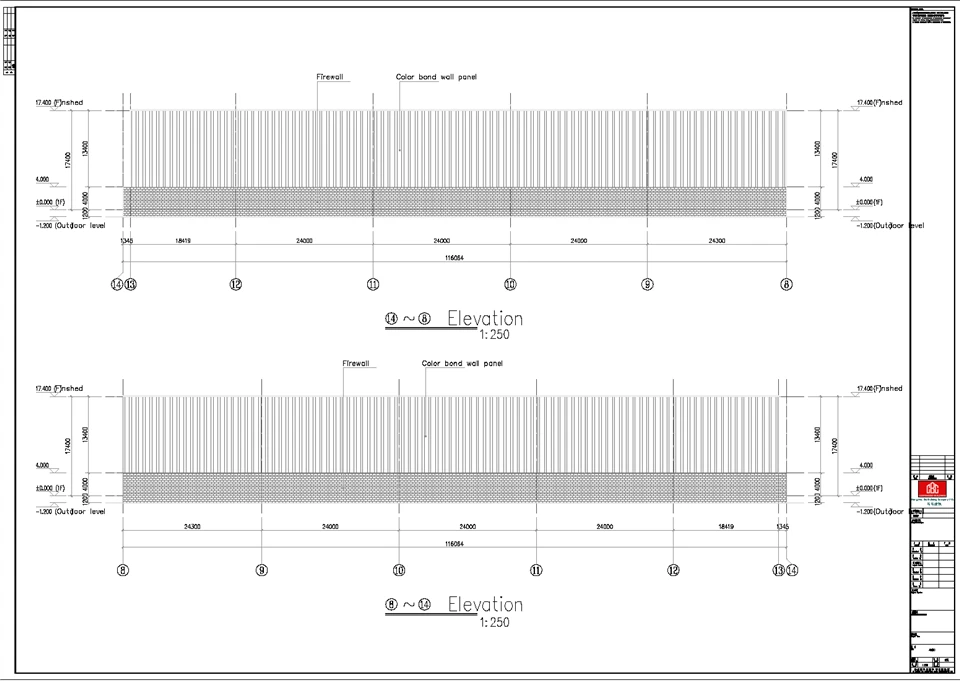

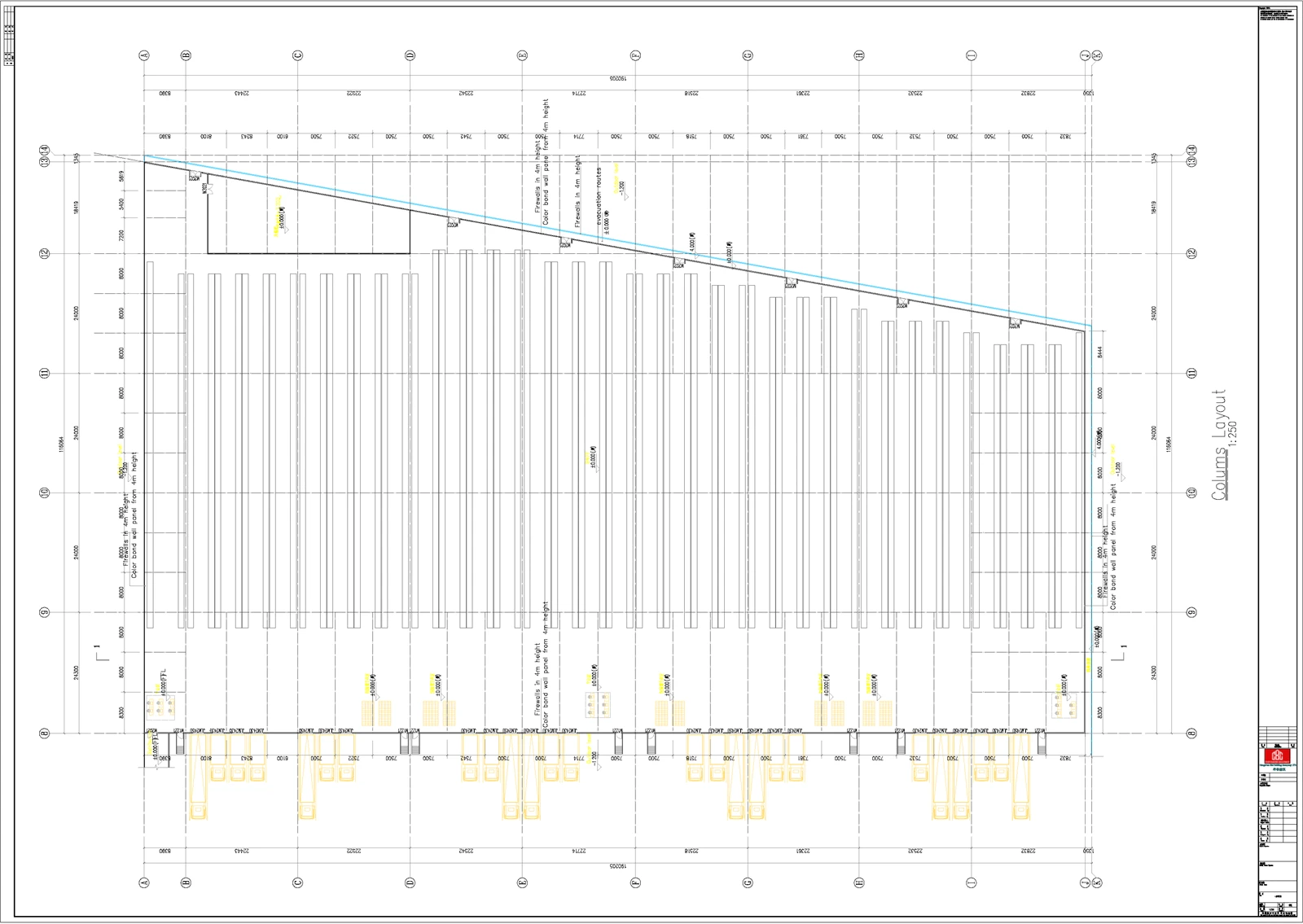

Σχήμα σχεδίου:Τραπεζοειδές

Μήκος: 190μ

Πλάτος: 80m (στενό άκρο) / 116m (πλατύ άκρο)

Εμβαδόν Κτιρίου: 18.620㎡

Ύψος μαρκίζας: 17,4μ (ύψος εργαστηρίου)

Τύπος δομής:Δομή ζευκτών, συνεχές άνοιγμα περίπου 22 μέτρα ανά άνοιγμα, απόσταση κόλπων περίπου 24 μέτρα

Πρότυπο υλοποίησης:Περουβιανοί τοπικοί οικοδομικοί κώδικες + τοπικό φορτίο ανέμου, φορτίο χιονιού



Με βάση τους Περουβιανούς τοπικούς οικοδομικούς κώδικες, τις απαιτήσεις φορτίου έργου και τα δομικά χαρακτηριστικά (μεγάλο άνοιγμα, ψηλές μαρκίζες), τα συνιστώμενα μεγέθη δομικών τομών είναι τα ακόλουθα, χρησιμοποιώντας περουβιανό πρότυπο χάλυβα ποιότητας Gr.50 (ισοδύναμο με ASTM A36) για όλα τα εξαρτήματα, που έχει καλή αντοχή, ολκιμότητα και είναι κατάλληλο για βιομηχανικά κτίρια στο Περού.



Κορυφαία χορδή & κάτω χορδή ζευκτών: Χάλυβας διατομής H-, προσαρμοσμένο στο άνοιγμα 22 μέτρων και στο διάκενο 24 μέτρα.

Μέγεθος τομής: H400×200×8×10 ~ H450×200×10×12

Παρατηρήσεις: Το μέγεθος του τμήματος έχει αυξηθεί κατάλληλα ώστε τα ζευκτά στο φαρδύ άκρο (πλευρά 116m) να αντέχουν τα μεγαλύτερα οριζόντια και κατακόρυφα φορτία.

Truss Web Members: Angle steel and I-section steel, που χρησιμοποιούνται για τη σύνδεση των άνω και κάτω χορδών και τη μεταφορά φορτίων.

Γωνιακός χάλυβας: L100×8 ~ L125×10 (για γενικά μέλη ιστού)

I-τμήμα χάλυβας: I140×80×5×7 ~ I160×88×6×9 (για βασικά μέλη ιστού που φέρουν δύναμη-)



Τύπος τομής: H-χάλυβας διατομής, που ταιριάζει με το φορτίο του ζευκτού και ύψος 17,4 μέτρα μαρκίζας.

Μέγεθος τομής: H450×250×10×12 ~ H500×250×12×14

Παρατηρήσεις: Το τμήμα της στήλης στο φαρδύ άκρο είναι ελαφρώς μεγαλύτερο για να εξασφαλίσει δομική σταθερότητα κάτω από ανομοιόμορφη κατανομή φορτίου.



Στήριγμα (Κορδή Κορυφής & Κάτω Χορδή): Στρογγυλός χάλυβας ή γωνιακός χάλυβας, που χρησιμοποιείται για να αντιστέκεται σε οριζόντιες δυνάμεις (άνεμος, σεισμός) και να διατηρεί τη σταθερότητα του ζευκτού.

Στρογγυλό Χάλυβας: φ20 ~ φ25

Γωνιακός χάλυβας: L80×6 ~ L100×8

Ράβδοι σύνδεσης: Χαλύβδινος σωλήνας ή στρογγυλός χάλυβας, που χρησιμοποιείται για τη μεταφορά οριζόντιας τάσης μεταξύ των ζευκτών.

Χαλύβδινος σωλήνας: φ114×4 ~ φ140×5

Στρογγυλό Χάλυβας: φ22 ~ φ28



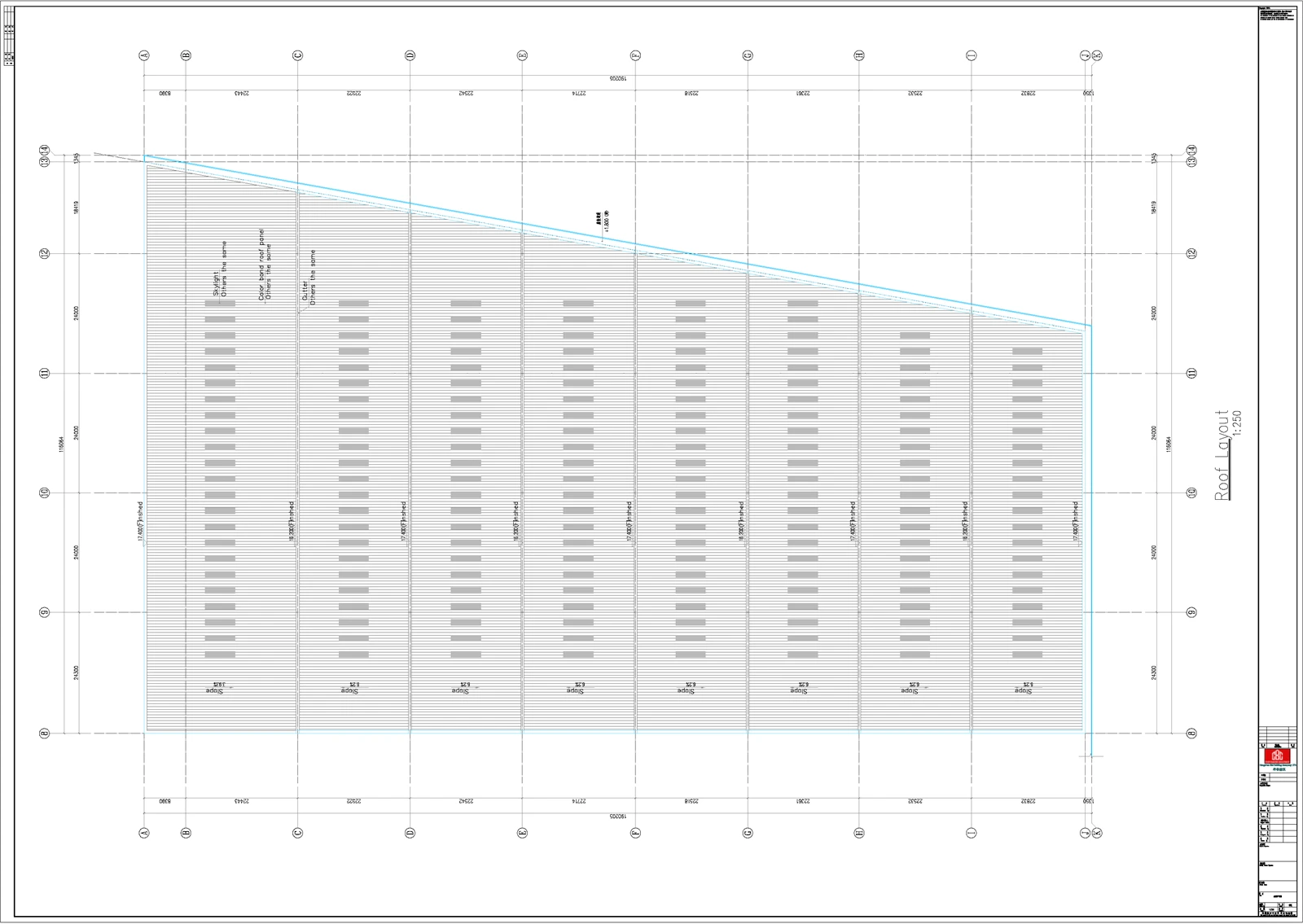

Τεγίδες (Στέγη): Χάλυβας διατομής- ή χάλυβας διατομής Z-, προσαρμοσμένες στο φορτίο και το άνοιγμα της οροφής.

Μέγεθος τμήματος: C200×70×20×3,0 ~ C250×75×20×3,5

Δοκοί τοίχου: Χάλυβας διατομής C-, που ταιριάζει με το φορτίο και το ύψος του τοίχου.

Μέγεθος τμήματος: C180×70×20×2,5 ~ C220×70×20×3,0



Βίδες υψηλής- αντοχής: Βαθμός 10,9, που ταιριάζουν με το μέγεθος των δοκών, των υποστυλωμάτων και των στηριγμάτων, με αντιδιαβρωτική επεξεργασία εν θερμώ-γαλβανισμού.

Αυτο{0}}βίδες και πριτσίνια: ανοξείδωτος χάλυβας 304, που χρησιμοποιείται για τη σύνδεση τεγίδων, δοκών τοίχου και πάνελ οροφής/τοίχου.



Οι λεπτομερείς στατιστικές υλικών βασίζονται στη συνολική επιφάνεια κτιρίου 18.620 ㎡, στα συνιστώμενα μεγέθη τμημάτων και στην αξία εμπειρίας 38 kg/㎡. Η ειδική κατανομή κάθε συστατικού είναι η εξής (για αναφορά προσφοράς και προετοιμασίας υλικού):

Τύπος Στοιχείου	Δείκτης κατανάλωσης χάλυβα (kg/㎡)	Συνολική κατανάλωση χάλυβα (τόνοι)	Ποσοστό	Παρατηρήσεις
Κύρια ζευκτά (Κορυφαία Χορδή, Κάτω Χορδή, Μέλη Ιστού)	18 ~ 22	372.4	52.6%	Με βάση τον μέσο δείκτη 20 kg/㎡, τα κύρια στοιχεία που φέρουν-δύναμη
Στήλες από χάλυβα	8 ~ 10	167.6	23.7%	Με βάση τον μέσο δείκτη 9 kg/㎡, που αντιστοιχεί σε ύψος στεφάνης 17,4 m
Σιδερώματα και Ράβδοι Δεσίματος	3 ~ 4	65.2	9.2%	Με βάση τον μέσο δείκτη 3,5 kg/㎡, εξασφαλίζοντας δομική σταθερότητα
Τεγίδες και Δοκάρια Τοίχου	5 ~ 6	102.4	14.5%	Με βάση τον μέσο δείκτη 5,5 kg/㎡, συμπεριλαμβανομένου του σκελετού στέγης και τοίχου
Συνδετήρες και αξεσουάρ	0.5 ~ 1	9.3	1.3%	Συμπεριλαμβανομένων των μπουλονιών υψηλής- αντοχής, των βιδών με αυτοκόλλητο-κ.λπ.
Σύνολο	38	716.9	100%	Μικρή απόκλιση από τη συνολική εκτίμηση (±1,3%) λόγω στρογγυλοποίησης





Τύπος δομής:Εργαστήριο Πλαίσιο Πύλης/Trussμε μεγάλο άνοιγμα και ψηλές μαρκίζες, που απαιτούν μεγαλύτερη κατανάλωση χάλυβα από τα συνηθισμένα συνεργεία.

Περιφερειακές συνθήκες: Τα φορτία ανέμου και χιονιού στις παράκτιες και οροπέδιο περιοχές του Περού δεν είναι γενικά μεγάλα και δεν υπάρχει υπερβολικό κρύο, επομένως δεν απαιτείται πρόσθετη κατανάλωση χάλυβα για αντοχή στο κρύο.

Αξία εμπειρίας (δικωτά + ατσάλινες κολόνες + στήριγμα + τεγίδες + σκελετός οροφής και τοίχου):

Συνηθισμένο Low Workshop: 25 ~ 30 kg/㎡

Ζεστό μεγάλου-ανοίγματος με μαρκίζες ύψους άνω των 15 μέτρων:35 ~ 45 κιλά/㎡

Αυτό το έργο υιοθετεί τομεσαία-ανώτερη τιμή 38 kg/㎡για εκτίμηση, λαμβάνοντας υπόψη την τραπεζοειδή διάταξη και την ανομοιόμορφη κατανομή φορτίου.





Συνολική κατανάλωση χάλυβα=Έκταση κτιρίου × Δείκτης κατανάλωσης χάλυβα ÷ 1000

18620 ㎡ × 38 kg/㎡ ÷ 1000 ≈707,6 τόνοι

Προτεινόμενο εύρος προσφοράς/προετοιμασίας υλικού: 650 ~ 840 τόνοι

Οικονομικός Σχεδιασμός: Περίπου650 τόνοι(βελτιστοποιημένο μέγεθος τμήματος, κατάλληλο για γενικές συνθήκες φορτίου)

Ασφαλής/Βαρύ φορτίο/Σχεδίαση υψηλών προδιαγραφών: Περίπου840 τόνοι(συντηρητικός σχεδιασμός, κατάλληλος για υψηλό φορτίο ή αυστηρές απαιτήσεις κώδικα)





Τοπικό φορτίο ανέμου, φορτίο χιονιού και σεισμικός συντελεστής: Διαφορετικές περιοχές στο Περού (παράκτια έναντι οροπεδίου) έχουν διαφορετικές παραμέτρους φορτίου, οι οποίες θα επηρεάσουν άμεσα το μέγεθος τομής των εξαρτημάτων.

Είτε υπάρχουνγερανοί, αιωρούμενα φορτία και ενεργά φορτία στέγης: Η προσθήκη γερανών ή άλλων βαρέων φορτίων θα αυξήσει σημαντικά την κατανάλωση χάλυβα.

Αν η οροφή/τοίχος υιοθετείπάνελ βαρέως-και το πάχος του θερμομονωτικού βαμβακιού: Τα πάνελ βαριάς-λειτουργίας θα αυξήσουν το φορτίο της οροφής και το παχύτερο θερμομονωτικό βαμβάκι θα επηρεάσει τη συνολική κατανομή του φορτίου.

Τύπος δοκού:Σωλήνα δοκός / H-τμήμα Χάλυβας δοκός / Γωνιακός δοκός από χάλυβα: Διαφορετικοί τύποι ζευκτών έχουν διαφορετική κατανάλωση χάλυβα και οι δοκοί σωλήνων έχουν γενικά υψηλότερη κατανάλωση χάλυβα από τις γωνιακές δοκούς χάλυβα.

Επίπεδα αντίστασης σε πυρκαγιά και διάβρωση και περουβιανοί τοπικοί βαθμοί χάλυβα (όπως Gr.50): Τα υψηλότερα επίπεδα αντοχής στη φωτιά και στη διάβρωση θα αυξήσουν το κόστος και την κατανάλωση χάλυβα και οι διαφορετικές ποιότητες χάλυβα θα επηρεάσουν την επιλογή μεγέθους τομής.

Εάν μπορείτε να δώσετε τις ακόλουθες πληροφορίες:

Συγκεκριμένη τοποθεσία (ποια πόλη στο Περού/παράκτια ή οροπέδιο)

Είτε υπάρχουν γερανοί και φορτία στέγης

Μπορώ να παράσχω ακριβέστερη εμβέλεια και κατανομή (κύρια δομή / τεγίδες / στήριγμα) σύμφωνα μεΠερουβιανοί κώδικες.
